SUMO QUATROPLEX

KOMPAKT, ROBUST, PROFITABEL

Das einfache und variable Schubladensystem

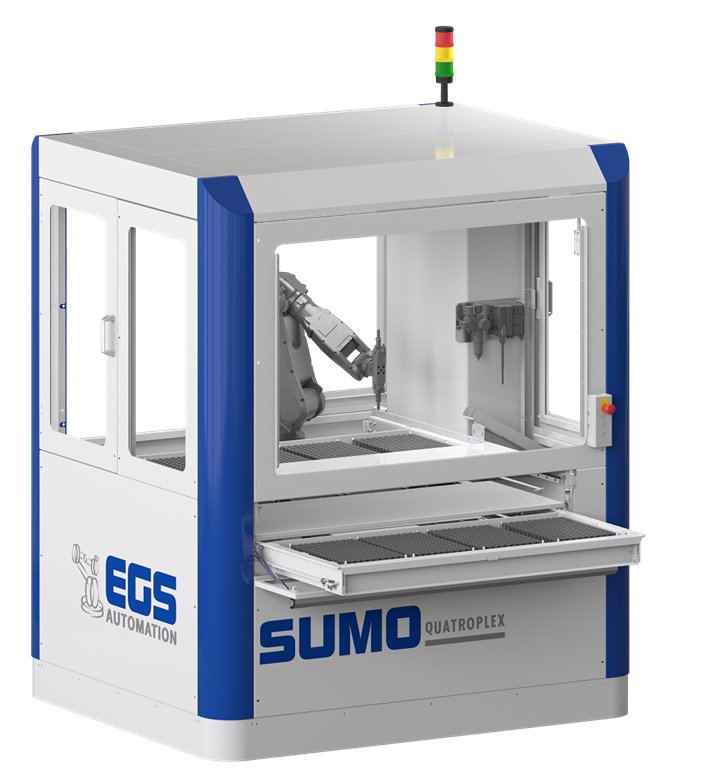

Der SUMO Quatroplex ist eine preiswerte, kompakte Einstiegslösung zur Automation Ihres Handhabungs- und Fertigungsprozesses mit guter Werkstückautonomie.

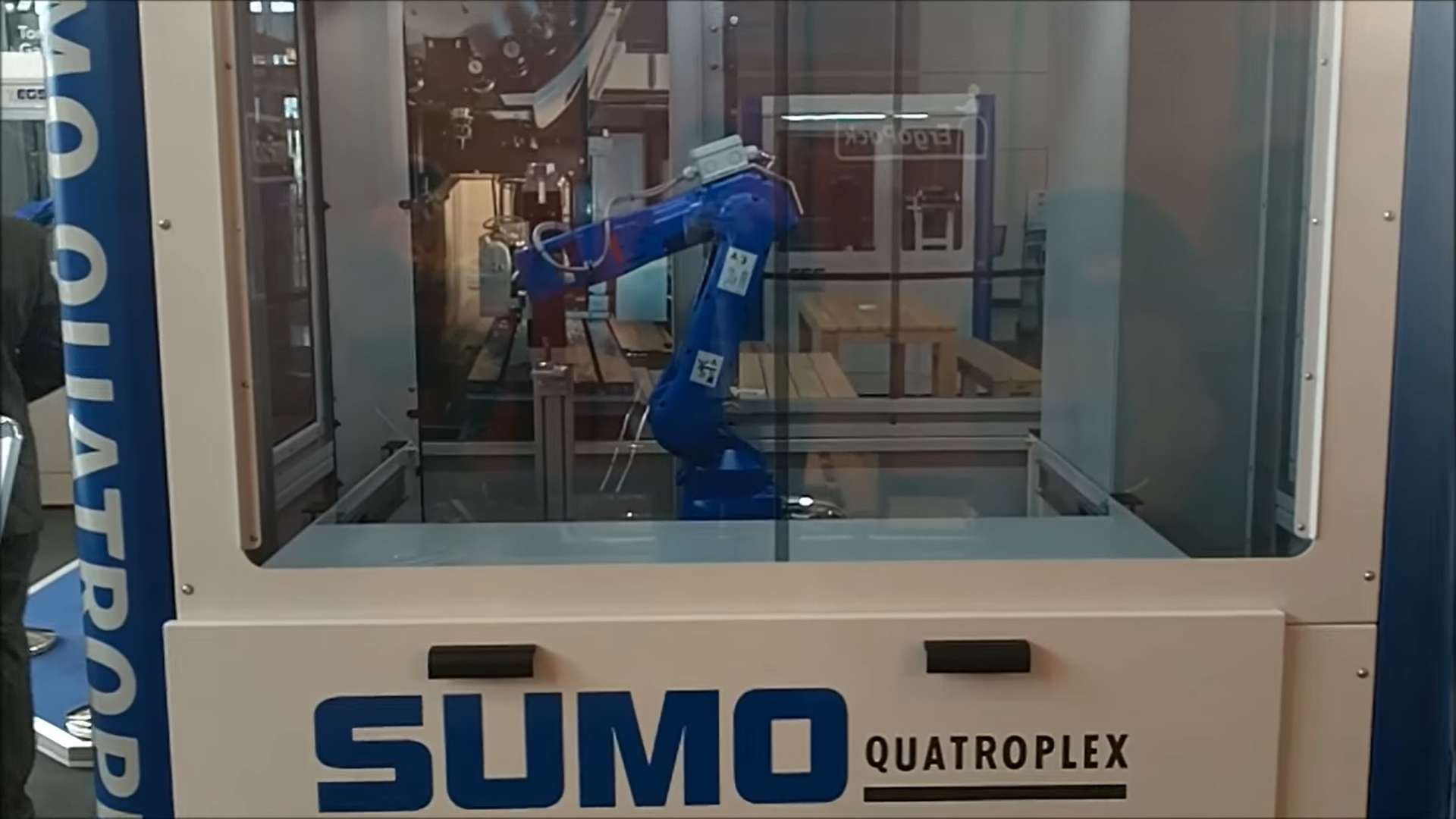

Die Werkstückhandhabung erfolgt präzise und zuverlässig über einen Industrieroboter. Er bietet die notwendige Flexibilität für unterschiedliche Werkstückgrößen und -geometrien. Werkstückspezifische Greifwerkzeuge sichern die genaue Teileaufnahme, -übergabe und -ablage. Die Werkstückbevorratung erfolgt über standardisierte Paletten. Diese können paarweise und unabhängig vom Fertigungsprozess vorbereitet und jederzeit während des Automatikbetriebes ausgetauscht werden. Fest integrierte Werkstückaufnahmen oder die Erkennung über Kamerasysteme sind alternativ möglich. Der SUMO Quatroplex besticht durch seinen kompakten Aufbau bei einer Werkstückautonomie von vier Werkstückträgern im Viertel-Europaletten-Format. In Anwendungen mit wenig zur Verfügung stehender Fläche und einer Prozessdauer von 15 Sekunden bis hin zu mehreren Minuten ist der SUMO Quatroplex der ideale Automationspartner. Das EGS Smart Pad ermöglicht ein einfaches Bedienen, Parametrieren und Einrichten der Roboterzelle ohne Programmierkenntnisse. Produktionsdaten werden übersichtlich und ansprechend dargestellt.

Spezifikationen

Technische Daten


	Robotertraglast	bis zu 12 kg
	Roboterreichweite	bis zu 1.400 mm
	Anzahl Paletten	4 Stk.
	Mögl. Paletten-/Werkstückträger	600 mm x 400 mm (1/4-Europalette)
	Max. Teilegewicht	7,5 kg
	Max. Palettenbelastung	30 kg (je Speicherebene)
	Palettenwechselzeit	<10 s
	Platzbedarf	Fläche ca. 1,80 m x 1,50 m, Höhe 2,00 m
	Gewicht	ca. 750 kg
