SUMO MULTIPLEX


KOMPAKT, ROBUST, EFFIZIENT



Das platzsparende Universalsystem mit hoher Autonomie

Der SUMO Multiplex ist die kostengünstige und kompakte Lösung mit großem Werkstückspeicher zur Automatisierung Ihres Handhabungs- und Fertigungsprozesses.

Die Werkstückhandhabung erfolgt präzise und zuverlässig über einen Industrieroboter. Er bietet die notwendige Flexibilität für unterschiedliche Werkstückgrößen und -geometrien. Werkstückspezifische Greifwerkzeuge sichern die genaue Teileaufnahme, -übergabe und -ablage. Die Werkstückbevorratung erfolgt über standardisierte Paletten. Diese können unabhängig vom Fertigungsprozess vorbereitet und jederzeit während des Automatikbetriebes ausgetauscht werden. Während der Abarbeitung einer Palette durch den Industrieroboter, können jederzeit neue Rohteilpaletten eingeschoben und Fertigteilpaletten entnommen werden. Das EGS Smart Pad ermöglicht ein einfaches Bedienen, Parametrieren und Einrichten der Roboterzelle ohne Programmierkenntnisse. Produktionsdaten werden übersichtlich und ansprechend dargestellt.
Downloads
Zu den Downloads
Technische Daten
Zu den Spezifikationen
Videos
Sumo im Einsatz

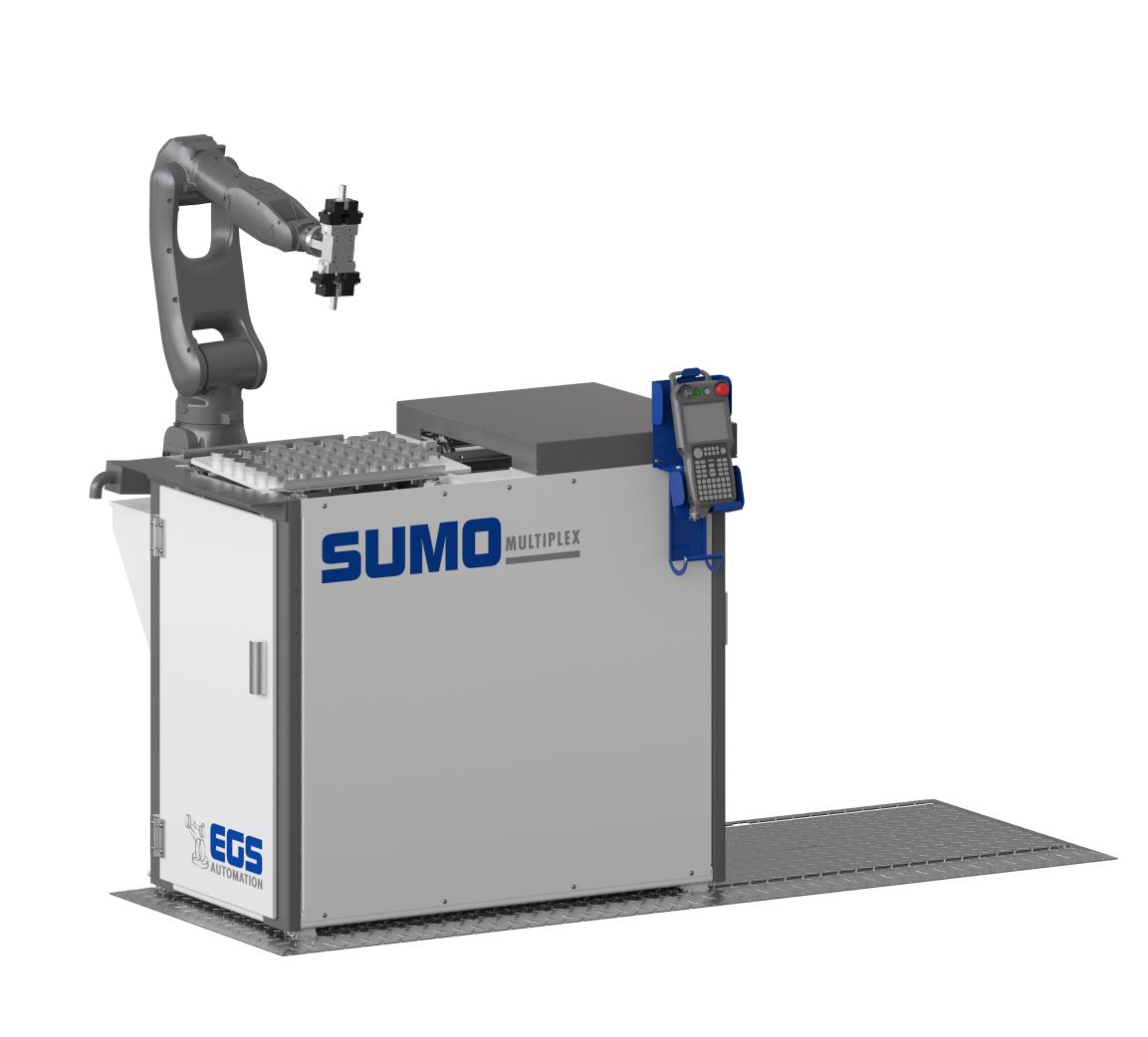

Tisch mit 6-Achs Roboter
Flexibel Icon in blau

Flexibel

12-fach Palettier-Einheit mit Standardformat – 600x400mm (1/4-Europalette)
Kompakt Icon

Kompakt & Autonom

Minimaler Platzbedarf bei hoher Autonomie (bis zu einer kompletten Schicht)
Puzzle Stück Icon in blau

Modular

Individuelle Anpassung der Paletten an Werkstücke, produktspezifische Inlays oder modulare Kunststoffclips
blauer tür und pfeil icon

Zugänglich und Schnell

Volle Zugänglichkeit durch optionales Seitenverschiebesystem, Palettenwechsel unter 10 Sek.

Spezifikationen

  • Technische Daten
      Robotertraglast bis zu 25 kg
      Roboterreichweite bis zu 1.730 mm
      Anzahl Paletten 12 Stk.
      Mögl. Paletten-/Werkstückträger 600 mm x 400 mm (1/4-Europalette)
      Max. Teilegewicht 7,5 kg
      Max. Palettenbelastung 20 kg
      Palettenwechselzeit <10 s
      Platzbedarf Fläche ca. 1,40 m x 1,09 m, Höhe 2,00 m
      Gewicht ca. 600 kg

Haben Sie Fragen zu diesem Produkt? Kontaktieren Sie uns!
KONTAKT

Downloads

Katalog Thumbnail for Automation

Überblick SUMO-Automation

Der SUMO Multiplex im Einsatz

Sumo Multiplex Thumbnail für Automation
video-player

Palettier- und Beladesystem SUMO Multiplex von EGS Automatisierungstechnik

Flexibles Beladesystem mit 12-fach Palettiereinheit. Hohe Autonomie der Anlage durch eine Speicherkapazität von 12 Rohteil- bzw. 12 Fertigteilpalettenplätzen. Während der Abarbeitung der aktuellen Palette durch den 6Achs-Roboter, können im Automatikbetrieb jederzeit neue Rohteilpaletten eingelegt bzw. Fertigteilpaletten entnommen werden. Paletten im Standardformat 600x400mm (1/4-Europalette). Anpassung der Paletten an die Werkstücke durch individuelle, produktspezifische Inlays. Sehr kompakter Aufbau, herausragende Autonomie im Verhältnis zum Platzbedarf. Das optional erhältliche Seitenverschiebesystem erlaubt eine einfache Verschiebung des Beladesystems zur Seite und somit die volle Zugänglichkeit für manuelle Bestückung von Kleinserien bzw. zum Rüsten.
01:55
video-player

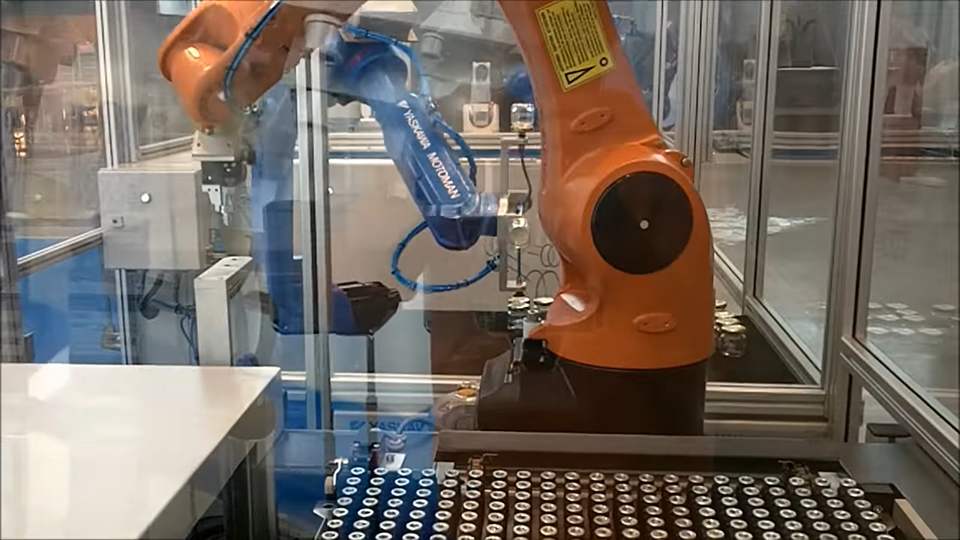

Palettier und Beladesystem mit KUKA-Roboter Agilus SUMO Multiplex von EGS Automatisierungstechnik

Flexibles Automationssystem mit 12-fach Palettiereinheit. Sehr hohe Autonomie der Anlage durch eine Speicherkapazität von 12 Rohteil- bzw. 12 Fertigteilpalettenplätzen. Während der Abarbeitung der aktuellen Palette durch den 6Achs-Roboter, können im Automatikbetrieb jederzeit neue Rohteilpaletten eingelegt bzw. Fertigteilpaletten entnommen werden. Paletten im Standardformat 600x400mm (1/4-Europalette). Anpassung der Paletten an die Werkstücke durch Steckpalettensysteme oder individuelle, produktspezifische Inlays. Sehr kompakter Aufbau, herausragende Autonomie im Verhältnis zum Platzbedarf. Das optional erhältliche Seitenverschiebesystem erlaubt eine einfache Verschiebung des Beladesystems zur Seite und somit die volle Zugänglichkeit für manuelle Bestückung von Kleinserien bzw. zum Rüsten.
01:38

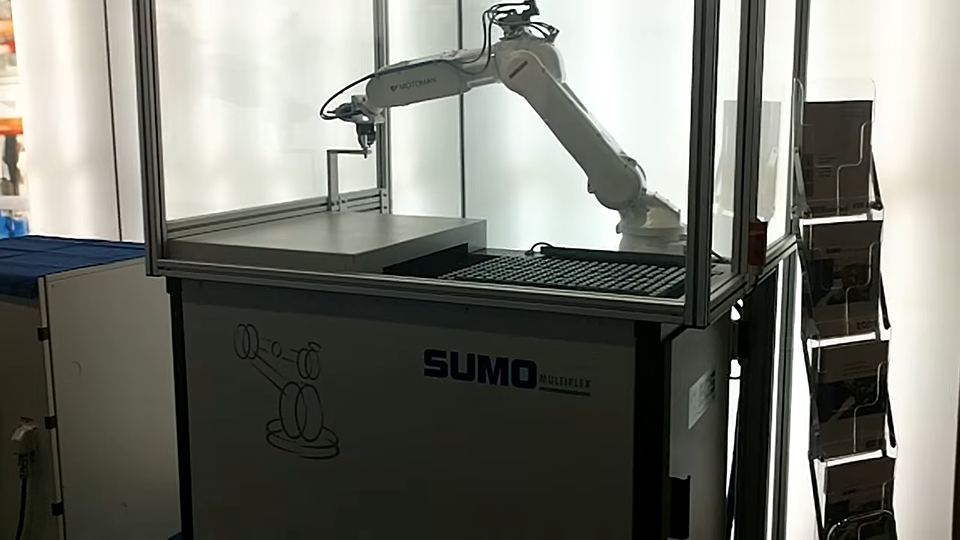

Weißer Roboterarm be- und entladet Werkstücke
video-player

Palettier und Beladesystem mit MOTOMAN-Roboter SUMO Multiplex von EGS Automatisierungstechnik

Flexibles Beladesystem mit 12-fach Palettiereinheit. Hohe Autonomie der Anlage durch eine Speicherkapazität von 12 Rohteil- bzw. 12 Fertigteilpalettenplätzen. Während der Abarbeitung der aktuellen Palette durch den 6Achs-Roboter, können im Automatikbetrieb jederzeit neue Rohteilpaletten eingelegt bzw. Fertigteilpaletten entnommen werden. Paletten im Standardformat 600x400mm (1/4-Europalette). Anpassung der Paletten an die Werkstücke durch individuelle, produktspezifische Inlays. Sehr kompakter Aufbau, herausragende Autonomie im Verhältnis zum Platzbedarf. Das optional erhältliche Seitenverschiebesystem erlaubt eine einfache Verschiebung des Beladesystems zur Seite und somit die volle Zugänglichkeit für manuelle Bestückung von Kleinserien bzw. zum Rüsten.
00:55
