SUMO MEGAPLEX


FLEXIBEL, MÄCHTIG, EFFIZIENT



Das flexible Universalsystem mit Mega-Werkstückautonomie

Der SUMO Megaplex ist die passende Lösung zur Automatisierung Ihres Handhabungs- und Fertigungsprozesses für größere Werkstücke und eine sehr hohe Werkstückautonomie.

Die Werkstückhandhabung erfolgt präzise und zuverlässig über einen Industrieroboter. Er bietet die notwendige Flexibilität für unterschiedliche Werkstückgrößen und -geometrien. Die Werkstückbevorratung erfolgt in Werkstückträgern, die als Stapel auf Bodenrollern eingebracht und entnommen werden. Die Auslegung auf entsprechend hohe Werkstückträgergewichte qualifizieren den Megaplex für größere Werkstücke bei gleichzeitig hoher Autonomie. Vorhandene kundeneigene Werkstückträger und Bodenroller können genutzt werden. Das EGS Smart Pad ermöglicht ein einfaches Bedienen, Parametrieren und Einrichten der Roboterzelle ohne Programmierkenntnisse. Produktionsdaten werden übersichtlich und ansprechend dargestellt.
Downloads
Zu den Downloads
Technische Daten
Zu den Spezifikationen
Videos
Sumo im Einsatz

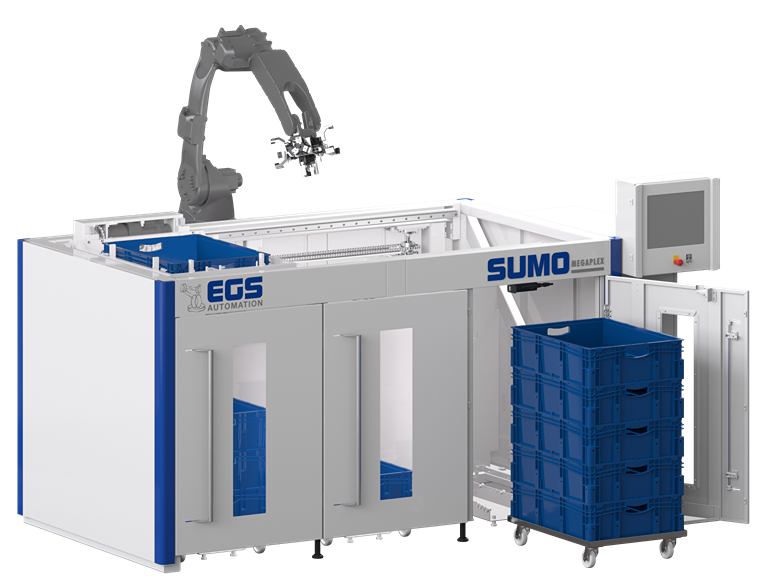

grauer Roboterarm mit Schubladensystem
Blaue fläche mit zwei pfeilen

BIG

Ausgelegt auf hohe Werkstückträgergewichte bis 15 kg und größere Werkstücke
Robot

Autonom

Werkstückautonomie von zwei vollen Werkstückträgerstapeln, Werkstückzufuhr in gestapelten Werkstückträgern auf Rollwagen
Dynamisch Icon

Schnell und Komfortabel

Schnelle und einfache Handhabung bei Mega-Autonomie
Flexibel Icon in blau

Flexibel

Drei Stapelbare Werkstückträger in unterschiedlichsten Formaten bis 800x600mm (1/2-Europalette), Bewegung mittels elektrischer Servo-Achsen

Spezifikationen

  • Technische Daten
      Robotertraglast 16 bis 88 kg
      Roboterreichweite bis zu 2.538 mm
      Autonomie / Kapazität 2 Stapel mit je 1100mm Netto-Stapelhöhe
      Mögl. Paletten-/Werkstückträger stapelbare Werkstückträger in unterschiedlichsten Formaten bis max. 800 mm x 600 mm
      Max. Teilegewicht bis 15 kg
      Max. Palettenbelastung bis 50 kg
      Palettenwechselzeit <10 s
      Platzbedarf Fläche ca. 3,20 m x 1,70 m, Höhe 2,20 m
      Gewicht ca. 1.800 kg

Haben Sie Fragen zu diesem Produkt? Kontaktieren Sie uns!
KONTAKT

Downloads

Katalog Thumbnail for Automation

Überblick SUMO-Automation

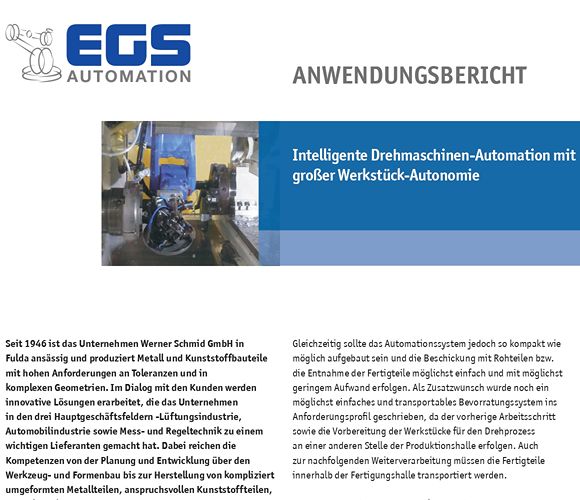

blaue Roboterdrehmaschine

Anwendungsbe-richt Megaplex - Intelligente Drehmaschinen-Automation

Der SUMO Megaplex im Einsatz

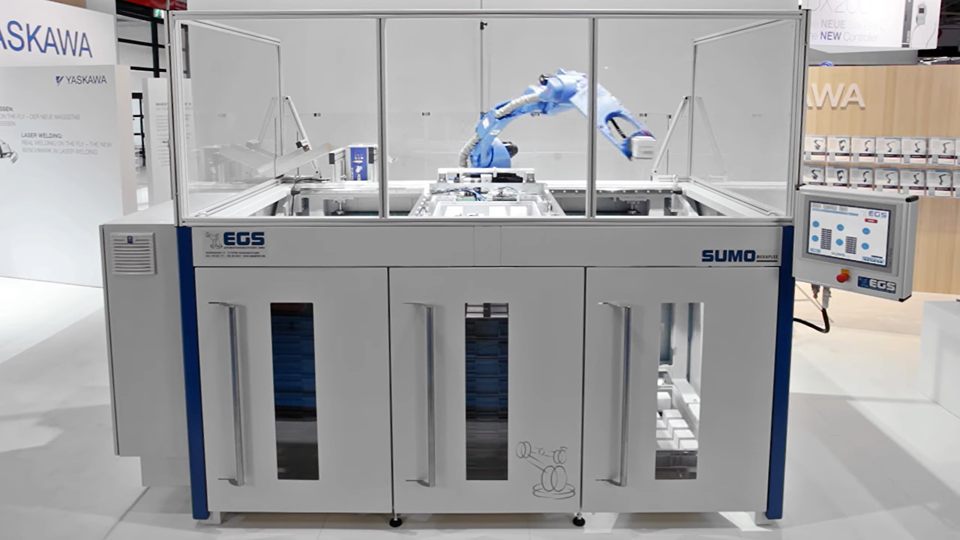

Palettiersystem mit blauem Roboter
video-player

SUMO Megaplex Palettiersystem mit Motoman Roboter MH24

SUMO Megaplex -- Flexibles Universal-Palettiersystem mit extrem großer Werkstückautonomie

Technische Daten und Fakten:

• 6-achsiger Industrieroboter MOTOMAN MH24 mit integrierter Medienversorgung für das Greifwerkzeug
• Palettier-System für Werkstückträgerstapel auf Transportwagen
• Werkstückträger 600 x 800 mm (Format 1/2 Europalette)
• Wagenwechsel ohne Unterbrechung des Automatikbetriebes
• Große Werkstück-Autonomie: 1.100 mm Stapelhöhe je Werkstückträgerstapel
• Palettierung flexibel und dynamisch mittels Servo-Achsen

Anwendungsbereiche und Merkmale des SUMO Megaplex: Be- und/oder Entladen von Maschinen und Prozessen und Bevorratung von Werkstücken vor und/oder nach der Bearbeitung. Durch Verwendung von standardisierten Werkstückträgerformaten einfache Integration in bestehende innerbetriebliche Logistik. Extrem hohe Werkstückautonomie erlaubt eine personalarme Fertigung. Der Einsatz eines flexiblen Roboters zur Werkstückhandhabung erlaubt die Integration von zusätzlichen wertschöpfenden Prozessen in der Nebenzeit.
01:48

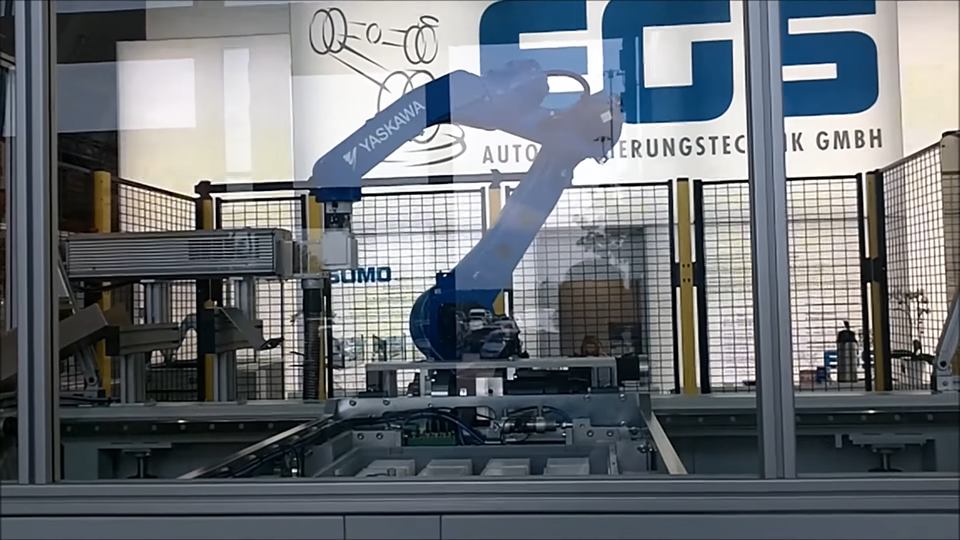

blauer Roboterarm hinter einer Scheibe
video-player

SUMO Megaplex Automation mit Mega-Werkstückautonomie von EGS Automatisierungstechnik mit MH24

Der SUMO Megaplex ist die passende Lösung zur Automatisierung Ihres Handhabungs- und Fertigungsprozesses für größere Werkstücke und eine große Werkstückautonomie.

Ein Industrieroboter sorgt für die zuverlässige und präzise Werkstückhandhabung und bietet die notwendige Flexibilität für unterschiedliche Werkstückgrößen und -geometrien.

Die Werkstückbevorratung erfolgt in Werkstückträgern, die als Stapel auf Einschubwagen eingebracht und entnommen werden. Das große Werkstückträgerformat verteilt auf drei Türme in Verbindung mit der Auslegung auf entsprechend hohe Werkstückträgergewichte qualifizieren den Megaplex für größere Werkstücke bei gleichzeitig hoher Autonomie.
