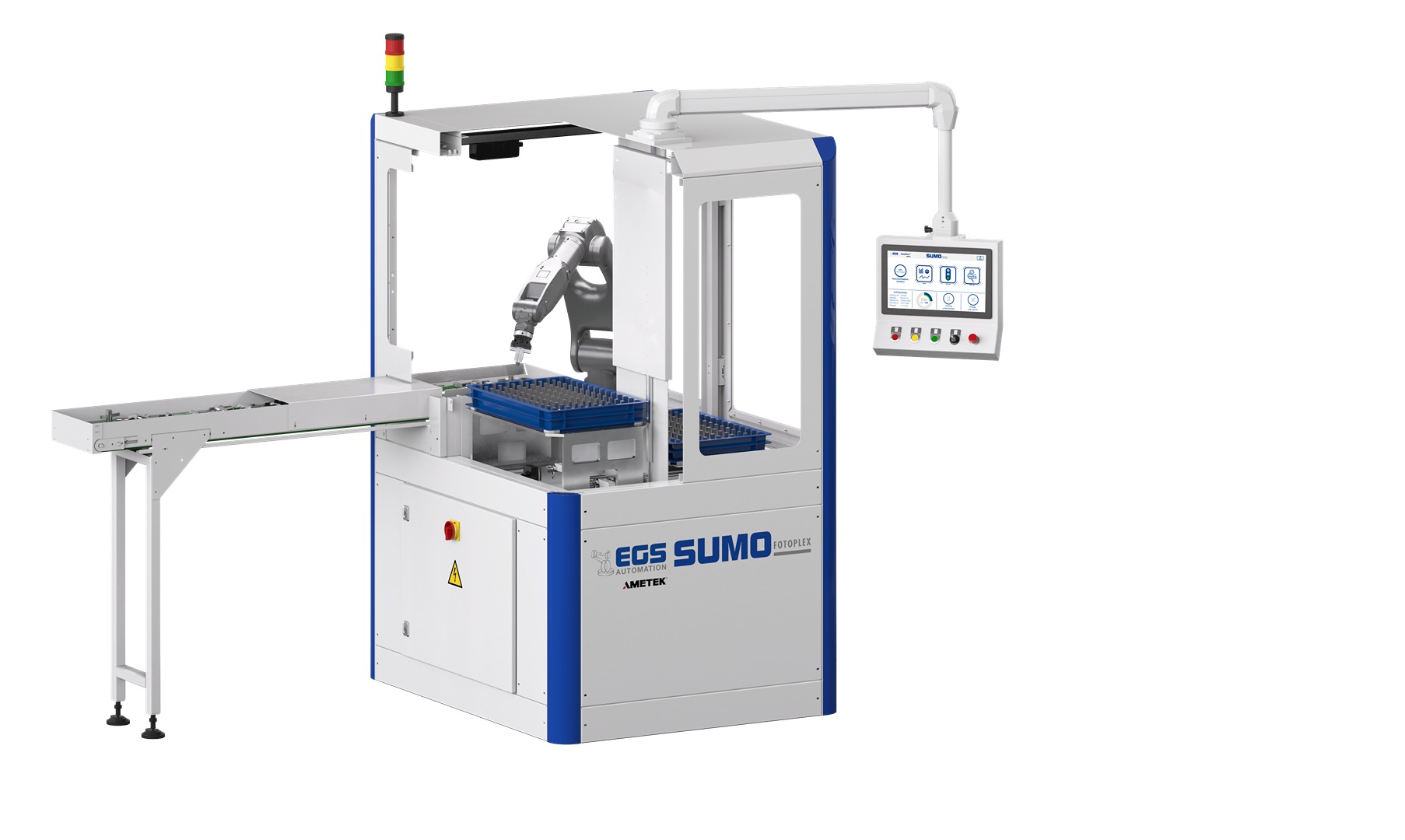

SUMO FOTOPLEX

FLEXIBEL, VIELSEITIG, PROFITABEL

Das flexible Universalzuführsystem für ungeordnete Werkstücke

Der SUMO Fotoplex ist die clevere Zuführlösung zur Automatisierung Ihres Handhabungs- und Fertigungsprozesses mit ungeordnet bereitgestellten Werkstücken.

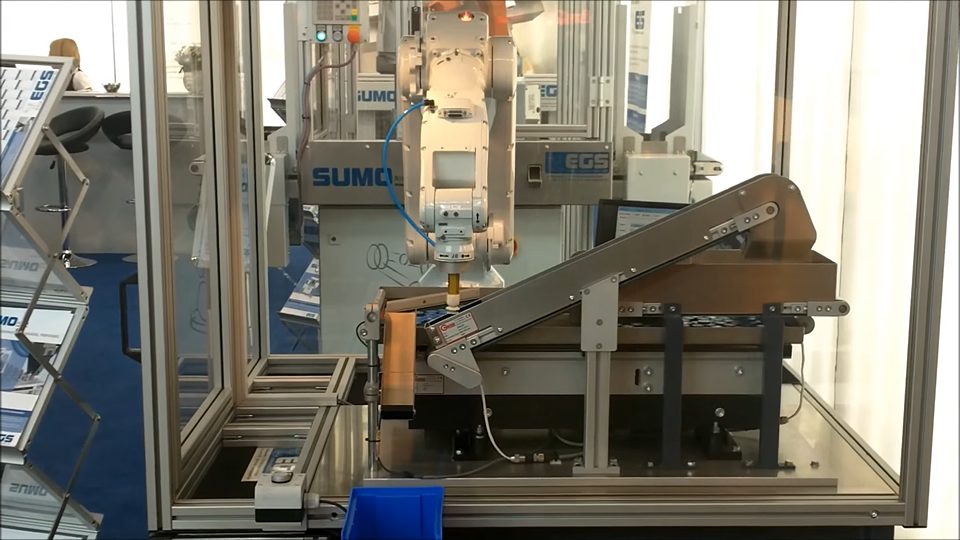

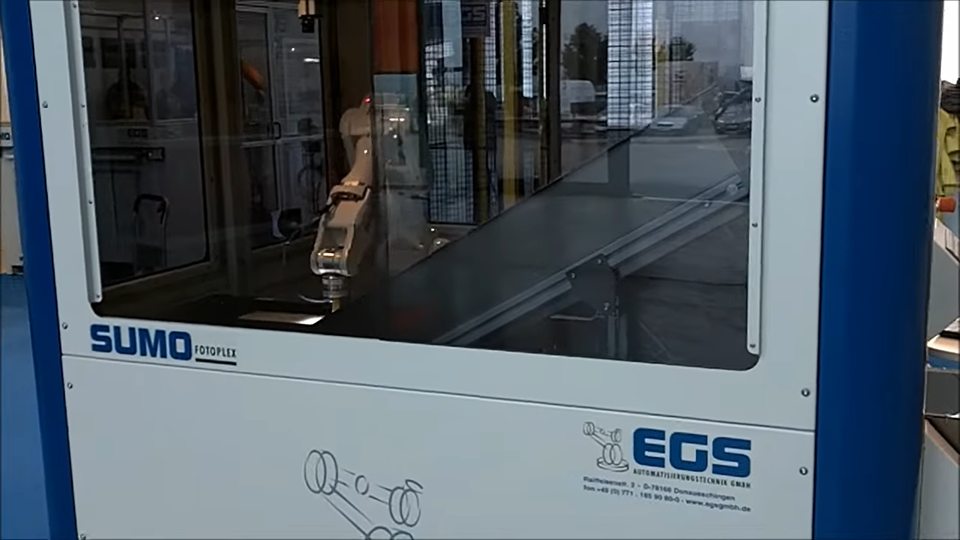

Die Werkstückhandhabung erfolgt präzise und zuverlässig über einen Industrieroboter mit integriertem Bildverarbeitungssystem. Er bietet die notwendige Flexibilität für unterschiedliche Werkstückgrößen und -geometrien. Werkstückspezifische Greifwerkzeuge sichern die genaue Teileaufnahme, -übergabe und -ablage. Die Werkstückbevorratung und -zufuhr erfolgt aus Schüttgut. Ungeordnet vorliegende Werkstücke können auf diese Weise für die weitere Verarbeitung positioniert werden.
Der SUMO Fotoplex eignet sich hervorragend für Kleinst- und Kleinteiler aller Art. Je nach erforderlicher Taktzeit, Werkstückgewicht und -größe, sowie notwendiger Werkstückorientierung können Scara- und 6Achs-Roboter unterschiedlicher Baugrößen eingesetzt werden. In Verbindung mit einem weiteren SUMO Palettiersystem können Bauteile aus ungeordneter Lage positioniert und in Werkstückträger eingesetzt werden. Das EGS Smart Pad ermöglicht ein einfaches Bedienen, Parametrieren und Einrichten der Roboterzelle ohne Programmierkenntnisse. Produktionsdaten werden übersichtlich und ansprechend dargestellt.

Spezifikationen

Technische Daten


	Robotertraglast	bis zu 10 kg
	Roboterreichweite	bis zu 1.101 mm
	Roboterkinematiken	Scara: 4 Achsen, Knickarm: 6 Achsen
	Werkzeugplätze	3
	Kamerasystem	2D/ 3D-Lageerkennung inkl. Orientierung
	Beleuchtung	Durchlicht oder Auflicht
	Zuführsystem	Umlaufband oder Feeder
	Sonderausführung	2 oder 3 Roboter
	Platzbedarf	Fläche ca. 2,16 m x 1,24 m, Höhe 2,00 m
	Gewicht	ca. 800 kg
